Braunkohlebagger

Das Vorbild

Braunkohlebagger dieser Art arbeiten in den Braunkohlegebieten Nordrhein-Westfalens zwischen Aachen, Köln und Düsseldorf. Sie sind ca. 200 m lang und erreichen eine Höhe von fast 100 m. Das Fördervolumen liegt bei ca. 300.000 m Braunkohle oder Gestein am Tag.

Bei einem Gesamtgewicht von über 13.000 t kann ein solcher Bagger nur vor Ort im Tagebau aufgebaut werden. Der Zusammenbau dauert ca. 4 bis 5 Jahre.

Das LEGO Modell

Highslide JS

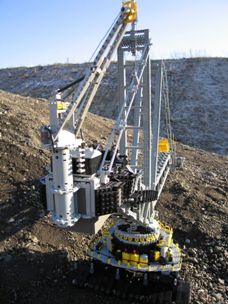

Der Braunkohlebagger aus LEGO
Highslide JS
Der Hauptausleger wird über einen Flaschenzug gesteuert

Der Aufbau des LEGO Modells hat „nur“ 4 lange Wochenende gedauert. Gebaut wurde das Modell im Herbst 2001.

Highslide JS

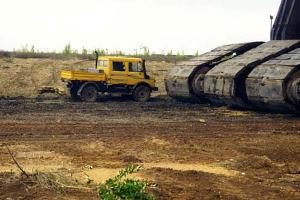

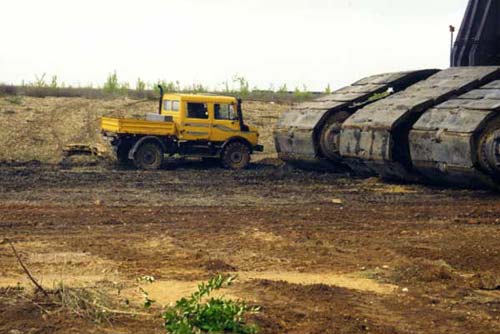

Gewaltige Kettenfahrwerke

Die Ketten sind 3 m breit und 30 m lang. Insgesamt besitzt das Hauptfahrwerk 12 solcher Ketten.

Highslide JS

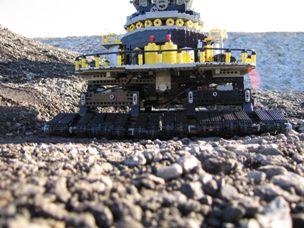

Gewaltige Kettenfahrwerke – auch im Modell

Im Modell sind über 1000 breite LEGO Technic Kettenglieder verbaut. Jeder Kettenstrang besteht aus einer Doppelreihe Technic-Ketten. Alle Ketten sind angetrieben, bei 10 kg Gesamtgewicht machen leider die Technic-Zahnräder schlapp. Im Jahr 2008 habe ich die den Antrieb umgebaut. Jetzt treiben 3 PowerFunctions XL Motoren die Fahrwerke an und nun endlich kriecht das Monster über den Tisch.

Highslide JS
Hilfskran (hinten)
Highslide JS
Hilfskran (Mitte)

Zwei Hilfskräne am Gegenausleger und an einem der beiden senkrechten Träger versorgen den Bagger mit den notwendigen Ersatzteilen.

Highslide JS

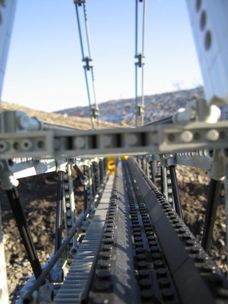

Der Hauptausleger – aus Sicht der LEGO Bauarbeiter

Dank dem Flaschenzug-Prinzip wird die Last des Hauptauslegers auf viele Seile aufgeteilt.

Highslide JS

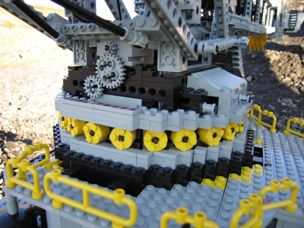

Detailansicht: Drehkranz
Highslide JS

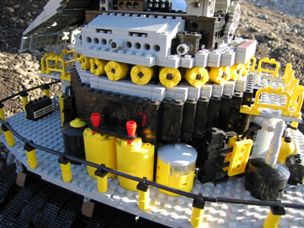

Detailansicht: Drehkranz

Der Drehkranz muss die gesamte Oberkonstruktion halten und drehen können. Die Idee zum Drehkranz stammt von Beat Felber, mehr dazu auf seiner Webseite Engineering with ABS.

Highslide JS

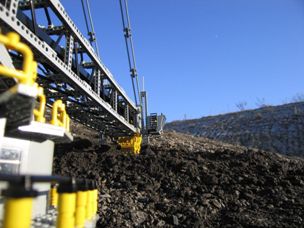

Blick auf den Hauptausleger

Blick auf den Hauptausleger.

Highslide JS
Förderbund im Hauptausleger
Highslide JS
Der Hauptausleger

Der Hauptausleger muss nicht nur das Schaufelrad halten sondern auch die Kohle abtransportieren.

Highslide JS

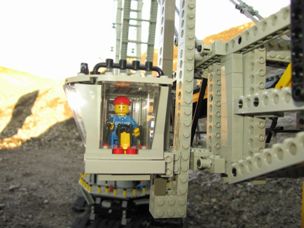

Höhenverstellbare Steuerkabine

Die Steuerkabinen rechts und links neben dem Schaufelrad sind höhenverstellbar.

Highslide JS
Spektakulärer Protest gegen den Braunkohletagebau …

Protest …

  1. Protest gegen den Braunkohletagebau …
Highslide JS
Bucket Wheel Excavator von Marinus

Marinus aus den Niederlanden hat Ende 2013 seinen vollfunktionstüchtigen Schauffelradbagger fertigstellt, mehr auf http://www.technicbrickconstructions.nl



Bauanleitung und Teileliste

Für meine hier gezeigten Modelle sind – bis auf wenige Ausnahmen – keine Bauanleitungen und keine Teilelisten verfügbar. Es gibt auch keine Konstruktionszeichnungen, als Vorlage dienen in der Regel Fotos der realen Vorbilder. Die Modelle sind unverkäufliche Einzelstücke.

Warum gibt es keine Bauanleitung?
